自動化技術

高効率で歩留まりの高い生産ラインを確立

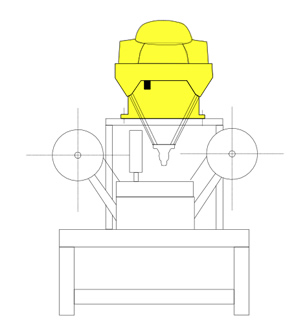

高速自動テーピングマシン

  • 省スペース設計
  • 高精度
  • ハイスピード
  • 省エネ設計
  • 高耐久性

ホッパーより部品を自動供給し、カメラで位置を補正して自動でテーピングを高速に行います。

テーピングマシンの特徴

  • 作業者を選ばない簡単操作
  • 専用ノズルと画像処理による多品種対応
  • アタッチメント交換による簡単機種切替
  • 薄肉部品の重なり検出機能装備
  • ホッパーによる部品ストッック機能装備
制度±0.05mm(ワーク形状により異なる)
タクト2s/個〜(ワーク形状により異なる)
部品サイズ5mm〜16mm(別途検討可)
対応部品材質金属類、樹脂類(別途検討可)
電源AC200V 5A
エアー0.45〜0.55Mpa
装置サイズ800mm(W)*800mm(D)*1600mm(H)*
装置重量80kg

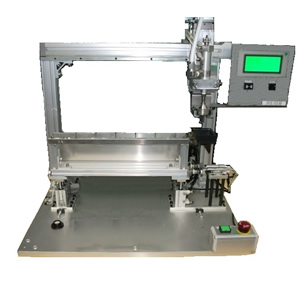

ポッティングマシン

  • コンパクトな設計
  • 高精度
  • 簡単操作
  • 高能率性

接着樹脂剤の高精度塗布です。

ポッティングマシンの特徴

  • タッチパネルによる簡単操作
  • 計量機能による塗布量管理
  • ワークの多数個置きでも塗布可能
  • 液切れ監視機能装備
  • 塗布用・硬化用専用パレット製作対応可
塗布精度監視±0.01g(樹脂剤により異なる)
タクト10s/個~(同上)
部品サイズ10mm~50mm(同上)
塗布時間0.01sec~99.99sec(同上)
塗布圧力MAX0.6Mpa(同上)
電源AC100V 10A(MAX)
エアー0.45~0.55Mpa
装置サイズ900mm(W)*600mm(D)*1600mm(H)
※作業ブース寸法含む
装置重量50kg

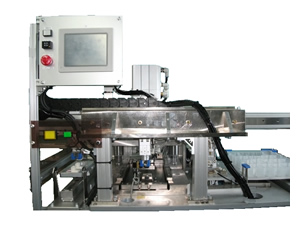

成形品の回路切断装置

  • コンパクトな設計
  • 高精度
  • 簡単操作
  • 高能率性

インサート成形品の回路切断・電検装置です。金属端子の不用となる部分(ショート部・ツナギ部)をカット後に電気検査を行います。

回路切断装置の特徴

  • 成形機のすぐ横で、インライン機感覚
  • バッチ作業の廃止により、即省人可能
  • プローブチェック機能装備
  • 工程飛び防止機能装備
  • 不具合品の払いだし機能装備
  • 絶縁抵抗・耐電圧試験いずれも対応
  • 簡易製品収納機能装備
  • 切断金型(ハイス・超硬)製作対応可能
切断加圧能力0.7トン(エアーシリンダー荷圧)
タクト10sec/個~(ワーク仕様により異なる)
電検回路数10回路MAX(別途検討可)
ワークサイズ50mm×50mm以内(別途検討可)
試験電圧600V,AC,DC(別途検討可)
電源AC200V 5A
エアー0.45~0.6Mpa
装置サイズ1000mm(W)*900mm(D)*1500mm(H)
※作業ブース寸法含む
装置重量概略150~200kg
